| 起源の場所: | 中国 |
| ブランド名: | NANTE |
| 証明: | CE |
| モデル番号: | SH |
| 最小注文数量: | 1 セット |
|---|---|
| パッケージの詳細: | カートン |
| 受渡し時間: | 1 - 2週間 |
| 供給の能力: | 年間 100000 セット |
| 最大キャパシティ: | 50 代 | 義務: | M4 |
|---|---|---|---|
| 吊り鎖のタイプ: | ワイヤーロープ | 移動速度: | 20m/min |
| 持ち上がるモーター: | 1.5-13 | ||
| ハイライト: | 低いあき高のトロリー起重機,産業電気起重機 |
||

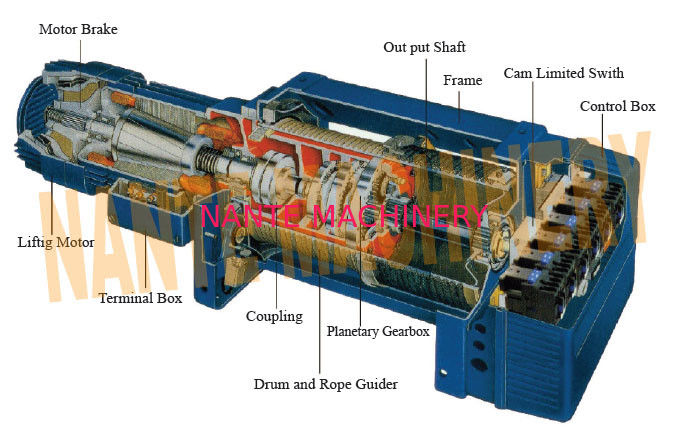

SHシリーズ電気ロープ起重機
SHシリーズ鋼鉄ロープの電気起重機にquadrateの輪郭との最も新しい設計が、モジュール方式にします構造、よい一つにまとめ上げられた機能をあります。
1. 基本的なモード変更のコンバインは非常に便利、multiformです。
2特別で長い伝達シャフト。
3. 減力剤の使用惑星の速度ドライブは生命を使用して高い有効がある、低く長く金切り声を上げます。
4. 低速の車輪モーターを壊す独特なコラムの回転子先を細くすることは、信頼できるディスク金切り声を上げます。
5. 海外にからの高度ガイド ロープの技術によって、単位は非常に信頼でき、安全です。
6. 高精度および極度の機械apinの振幅制限器。
7. 低い機能不全を用いる良質制御電気部品。
Underhangの起重機
SH （2/1本のロープ）
| タイプ | 容量 （t） |
義務 | ロープ 穴に通すこと |
持ち上がること 速度 （m/min） |
持ち上がること モーター （kw） |
走行 速度 （m/min） |
走行 モーター （kw） |
L2 （mm） |
柵Cのために適した （mm） |
L3 （mm） | L5 （mm） |
L4 （mm） |
H1 （mm） |
Hmin （mm） |
S （mm） |
持ち上がる高さ（H） | サイズ | ||||||
| 単一の速度 | 二重速度 | I | H | 9m | 12m | 18m | 24m | 30m | |||||||||||||||
| SH3B | 1 | M4 | 2/1 | 8.4/2.1 | 1.5/0.4 | 20/6.7 | 0.37/0.12 | 300 | 500 | 110-180 | 180-420 | 138 | 375 | 282 | 121 | 979 | 0.0161H | 479 | 576 | 770 | 964 | 1158 | L0 |
| 681 | 778 | 972 | 1166 | 1360 | L1 | ||||||||||||||||||
| 137 | 137 | 137 | 137 | 137 | D | ||||||||||||||||||
| SH4B | 2 | M4 | 2/1 | 7.2/24 | 3/1 | 20/6.7 | 0.37/0.12 | 350 | 535 | 110-180 | 180-420 | 147 | 375 | 282 | 121 | 1153 | 0.0174H | 562 | 716 | 924 | 1132 | 1340 | L0 |
| 771 | 925 | 1133 | 1341 | 1549 | L1 | ||||||||||||||||||
| 182 | 232 | 232 | 232 | 232 | D | ||||||||||||||||||
| SH5B | 3.2 | M4 | 2/1 | 7/1.6 | 4.5/1.1 | 20/6.7 | 0.37/0.12 | 380 | 600 | 110-180 | 180-420 | 161 | 375 | 282 | 121 | 1249 | 0.0182H | 598 | 757 | 975 | 1193 | 1411 | L0 |
| 827 | 986 | 1204 | 1422 | 1640 | L1 | ||||||||||||||||||
| 198 | 248 | 248 | 248 | 248 | D | ||||||||||||||||||
| SH6B | 5 | M4 | 2/1 | 7.6/1.8 | 7.5/2.0 | 20/6.7 | 0.55/0.18 | 460 | 645 | 130-180 | 180-420 | 194 | 429 | 278 | 151 | 1361 | 0.0191H | 638 | 832 | 1061 | 1290 | 1519 | L0 |
| 907 | 1101 | 1330 | 1559 | 1788 | L1 | ||||||||||||||||||
| 210 | 290 | 290 | 290 | 290 | D | ||||||||||||||||||
| SH7B | 8 | M4 | 2/1 | 8/2 | 13/3.4 | 20/6.7 | 0.75/0.25 | 520 | 620 | 140-180 | 180-450 | 211 | 434 | 308 | 179 | 1516 | 0.0194H | 689 | 885 | 1118 | 1351 | 1584 | L0 |
| 1005 | 1201 | 1434 | 1667 | 1900年 | L1 | ||||||||||||||||||
| 243 | 323 | 323 | 323 | 323 | D | ||||||||||||||||||
| SH8B | 10 | M4 | 2/1 | 6.4/1.6 | 13/3.4 | 20/6.7 | 0.75/0.25 | 520 | 620 | 140-180 | 180-450 | 211 | 434 | 308 | 179 | 1516 | 0.0194H | 689 | 885 | 1118 | 1351 | 1584 | L0 |
| 1005 | 1201 | 1434 | 1667 | 1900年 | L1 | ||||||||||||||||||
| 243 | 323 | 323 | 323 | 323 | D | ||||||||||||||||||
注:9mの持ち上がる高さは二重持ち上がる速度のために利用できません。
SH （4/1本のロープ）
| タイプ | 容量 （t） |
義務 | ロープ 穴に通すこと |
持ち上がること 速度 （m/min） |
持ち上がること モーター （kw） |
走行 速度 （m/min） |
走行 モーター （kw） |
L2 （mm） |
柵Cのために適した （mm） |
L3 （mm） | L5 （mm） |
L4 （mm） |
H1 （mm） |
Hmin （mm） |
S （mm） |
持ち上がる高さ（H） | サイズ | |||||
| 単一の速度 | 二重速度 | I | H | 6m | 9m | 12m | 15m | |||||||||||||||
| SH4B | 3.2 | M4 | 4/1 | 3.6/1.2 | 3/1 | 20/6.7 | 0.37/0.12 | 350 | 535 | 110-180 | 180-420 | 147 | 375 | 282 | 121 | 1105 | 0.0174H | 716 | 924 | 1132 | 1340 | L0 |
| 925 | 1133 | 1341 | 1549 | L1 | ||||||||||||||||||
| SH5B | 6.3 | M4 | 4/1 | 3.5/0.8 | 4.5/1.1 | 20/6.7 | 0.55/0.18 | 380 | 600 | 130-180 | 180-420 | 161 | 429 | 278 | 151 | 1225 | 0.0182H | 757 | 975 | 1193 | 1411 | L0 |
| 986 | 1204 | 1422 | 1640 | L1 | ||||||||||||||||||
| SH6B | 10 | M4 | 4/1 | 3.8/0.9 | 7.5/2.0 | 20/6.7 | 0.75/0.25 | 460 | 645 | 140-180 | 180-420 | 194 | 434 | 308 | 179 | 1314 | 0.0191H | 832 | 1061 | 1290 | 1519 | L0 |
| 1101 | 1330 | 1559 | 1788 | L1 | ||||||||||||||||||
| SH7B | 16 | M4 | 4/1 | 4/1 | 13/3.4 | 20/6.7 | 0.75/0.25 | 520 | 620 | 150-180 | 180-450 | 250 | 434 | 186 | 179 | 1412 | 0.0194H | 885 | 1118 | 1351 | 1584 | L0 |
| 1201 | 1434 | 1667 | 1900年 | L1 | ||||||||||||||||||
| SH8B | 20 | M4 | 4/1 | 3.2/0.8 | 13/3.4 | 20/6.7 | 0.75/0.25 | 520 | 620 | 150-180 | 180-450 | 250 | 434 | 186 | 179 | 1412 | 0.0194H | 885 | 1118 | 1351 | 1584 | L0 |
| 1201 | 1434 | 1667 | 1900年 | L1 | ||||||||||||||||||
付属品
